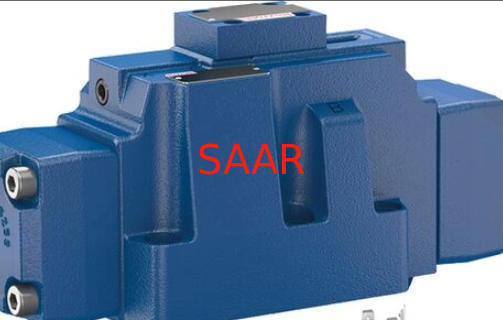

R900923871 4WH16D7X 4WH16D7X 방향 스풀 밸브, 파일럿 작동, 유압 4WH 포함

제품 상세 정보:

원래 장소:	독일
브랜드 이름:	Rexroth
모델 번호:	R900923871 4WH16D7X 4WH16D7X

결제 및 배송 조건:

최소 주문 수량:	1
가격:	On request
포장 세부 사항:	규격 용지 박스
배달 시간:	7-10 일
지불 조건:	T/T, 서부 동맹
공급 능력:	한 달에 100pc

접촉

상세 제품 설명

MNR:

R900923871

모델번호:

4WH16D7X 4WH16D7X

강조하다:

렉스로스 방향 스풀 밸브

파일럿 작동 수압 밸브

유압 4WH16D7X 스풀 밸브

유압 4WH 방식의 파일럿 작동식 방향제어 밸브

사이즈 10 … 32
구성품 시리즈 4X, 7X, 6X
최대 작동 압력 350 bar
최대 유량 1100 l/min

특징

4/3-, 4/2- 또는 3/2-웨이 버전
작동 방식 (내부 또는 외부 파일럿 제어):
– 전기 유압식 (WEH 타입)
– 유압식 (WH 타입)
서브플레이트 장착용
ISO 4401에 따른 포팅 패턴
스프링 또는 압력 중심, 스프링 엔드 위치 또는 유압 엔드 위치
습식 핀 DC 또는 AC 솔레노이드, 옵션
단일 또는 중앙 연결 방식의 전기 연결
선택 사양:
- 수동 오버라이드
- 스위칭 시간 조정
- 메인 밸브의 P 채널에 있는 프리로드 밸브
- 스트로크 설정 및/또는 스풀 위치 모니터링

타입 코드:

프리 감압 없음

압력 감소 밸브 없음

NBR 씰

자세한 내용은 일반 텍스트 참조

SAAR는 펌프, 모터, 밸브, 베어링, 커플링, 기어박스, 엔진 예비 부품, 필터 요소, 피팅, 커넥터, 전자 부품 및 액세서리, 이동 장비 예비 부품을 전문으로 취급합니다.

01	최대 280 bar	FKM 씰
01	최대 350 bar	H-
메인 포트
02	3-웨이 버전	3
02	4-웨이 버전	4
작동 방식
03	유압식	WH
03	전기 유압식	WEH
사이즈
04	NG10	10
	NG16	16
	NG25 (버전 "W.H 22")	자세한 내용은 일반 텍스트 참조
	NG25 (버전 "W.H 25")	25
	사이즈 32	32
메인 밸브의 스풀 리턴
05	스프링 사용	FKM 씰
05	유압식 ¹⁾	H
06	기호; 가능한 버전은 "기호/회로도" 참조
구성품 시리즈
07	구성품 시리즈 40 … 49 (40 … 49: 설치 및 연결 치수 변경 없음) – NG10	4X
	구성품 시리즈 60 … 69 (60 … 69: 설치 및 연결 치수 변경 없음) – NG25 ("W.H 25") 및 NG32	6X
	구성품 시리즈 70 … 79 (70 … 79: 설치 및 연결 치수 변경 없음) – NG16 (시리즈 72부터) 및 NG25 ("W.H 22")	7X
2개의 스풀 위치와 2개의 솔레노이드가 있는 파일럿 제어 밸브의 제어 스풀 리턴 (기호 A, B, C, D, K, Z 및 메인 밸브의 유압 제어 스풀 리턴에만 가능)
08	스프링 리턴 포함	FKM 씰
	스로틀 인서트 없음 스프링 리턴	O
	스로틀 인서트 없음 디텐트가 있는 스프링 리턴 ²⁾	OF
파일럿 제어 밸브 2)
09	고출력 밸브 (데이터 시트 23178)	6E
전압 ²⁾
10	직류 24 V	G24
10	교류 230 V, 50/60 Hz	W230
수동 오버라이드
11	수동 오버라이드 없음	FKM 씰
	수동 오버라이드 포함	N
	숨겨진 수동 오버라이드 포함	N9
내식성 (외부)
12	없음 (밸브 하우징 프라이밍)	FKM 씰
12	내식성 향상 (EN ISO 9227에 따른 240시간 염수 분무 시험)	J3
파일럿 오일 흐름 ³⁾
13	외부 파일럿 오일 공급, 외부 파일럿 오일 리턴 ⁴⁾	FKM 씰
	내부 파일럿 오일 공급, 외부 파일럿 오일 리턴 ^{4; 5)}	E
	파일럿 오일 공급 내부, 파일럿 오일 리턴 내부 ⁵⁾	ET
	외부 파일럿 오일 공급, 내부 파일럿 오일 리턴 ⁴⁾	T
스위칭 시간 조정
14	스위칭 시간 조정 없음	FKM 씰
	공급 제어로서의 스위칭 시간 조정	S
	배출 제어로서의 스위칭 시간 조정	S2
전기 연결 ²⁾
15	개별 연결
15	메이팅 커넥터 없음, DIN EN 175301-803에 따른 커넥터	K4⁶⁾
스풀 위치 모니터링
16	위치 스위치 없음	FKM 씰
	모니터링된 스풀 위치 "a"	QMAG24
	모니터링된 스풀 위치 "b"	QMBG24
	모니터링된 스풀 위치 "a" 및 "b"	QMABG24
	모니터링된 정지 위치	QM0G24
스트로크 설정
17	밸브 측 A 및 B의 스트로크 설정	10
	밸브 측 A의 스트로크 설정	11
	밸브 측 B의 스트로크 설정	12
스로틀 인서트 ¹⁹
18	스로틀 인서트 없음 코드 없음	FKM 씰
	B08	스로틀 Ø 1.0 mm
	B10	스로틀 Ø 1.2 mm
	B12	스로틀 Ø 1.5 mm
	B15	스로틀 Ø 2.0 mm
	B20	스로틀 Ø 2.5 mm
	B25	프리로드 밸브 (NG10에는 해당 없음)
2) ¹⁹
프리 감압 없음	코드 없음	FKM 씰
프리 감압 없음	P4,5	20
압력 감소 밸브 없음	코드 없음	FKM 씰
압력 감소 밸브 없음	D3	7)^{씰 재질 (사용된 유압 유체와의 씰 호환성 확인, "기술 데이터" 참조)}
21
NBR 씰	코드 없음	FKM 씰
NBR 씰	V	22
자세한 내용은 일반 텍스트 참조	*	SAAR는 펌프, 모터, 밸브, 베어링, 커플링, 기어박스, 엔진 예비 부품, 필터 요소, 피팅, 커넥터, 전자 부품 및 액세서리, 이동 장비 예비 부품을 전문으로 취급합니다.

Rexroth 4WH16 시리즈 방향제어 밸브

R900954136

4WH16E7X/S2/12	R900787984
4WH16F7X//12	R900931734
4WH16F7X//12	R900931734
4WH16G7X//J	R900755823
4WH16H2-7X/	R900939240
4WH16HD7X//12	R901299744
4WH16J2-7X/	R900756090
4WH16JA7X/	R900962936
4WH16U2-7X/	R900966568
4WH16V6-7X/	R900942766
4WH16W5-7X/S2	R900969806
4WH16W7X/ET/10	R900923821
4WH16C7X/	R900923871
4WH16D7X/	R901554057
4WH16D7X/J3	R900760506
4WH16D7X/S2	R900931476
4WH16E42-7X/	R900923875
4WH16E7X/	R901038000
4WH16E7X//10	R901155293
4WH16E7X//11	R901312926
4WH16E7X/S	R900967424
4WH16E7X/S2	R900925628
4WH16F7X/	R900924015
4WH16G7X/	R901018853
4WH16G7X//11	R901254892
4WH16G7X/S	R900933220
4WH16H1-7X/	R900932349
4WH16H7X/	R900967113
4WH16H7X/S2	R900923812
4WH16HD7X/	R901190259
4WH16HD7X//10	R901013427
4WH16HD7X/S2	R901067804
4WH16HE7X/	R901116692
4WH16HE7X//V	R900953403
4WH16HG7X/S2	R901280994
4WH16HH7X/	R901127458
4WH16HJ7X/	R901496454
4WH16HK7X/	R900924016
4WH16J7X/	R900786192
4WH16J7X//10	R900705234
4WH16J7X/S2	R900925629
4WH16L7X/	R901147071
4WH16L7X/S2	R900925630
4WH16M7X/	R901176768
4WH16M7X//10	R901516937
4WH16M7X//T08	R900925631
4WH16Q7X/	R900925632
4WH16R7X/	R901057843
4WH16R7X/S2	R900712426
4WH16T7X/	R900925633
4WH16U7X/	R900925634
4WH16W7X/	R901022494
4WH16W7X//10	R901462823
4WH16W7X//10V	R901531741
4WH16W7X/S2	R901273391
4WH16X19-7X/	R901274344
4WH16X19-7X//10	R900925635
4WH16Y7X/	R900970260
4WH16Z7X/	R900923979
H-4WH16HC7X//V	R901199035
H-4WH16Y11-7X//ZV	R900923978
H-4WH16C7X/	R901281124
H-4WH16C7X//SO542	R900925637
H-4WH16D7X/	R901494344
H-4WH16D7X/S2	R901528640
H-4WH16E42-7X/	R900925638
H-4WH16E7X/	R901248515
H-4WH16E7X//10	R901072638
H-4WH16E7X//V	R901077552
H-4WH16E7X//Z	R901565029
H-4WH16E7X=	R900925640
H-4WH16G7X/	R901077688
H-4WH16G7X//Z	R901079824
H-4WH16G7X/S2	R901108013
H-4WH16H1-7X//P4,5	R901070926
H-4WH16H7X/	R901231792
H-4WH16H7X//Z	R900949597
H-4WH16HD7X/	R901600218
H-4WH16HD7X//V	R901175984
H-4WH16HD7X//ZV	R900732849
H-4WH16HJ7X/	R901410577
H-4WH16HJ7X/S	R901496455
H-4WH16HK7X/	R901055638
H-4WH16HM7X/	R901090634
H-4WH16HZ7X/	R900925644
H-4WH16J7X/	R901077689
H-4WH16J7X//Z	R901110869
H-4WH16J7X/S	R901576860
H-4WH16L7X/	R900943695
H-4WH16Q7X/	R901157904
H-4WH16R7X//ZV	R901578708
H-4WH16T7X/	R900617278
H-4WH16T7X/S2	R900955928
H-4WH16U7X/	R901568184
H-4WH16W7X/	R900925646
H-4WH16Y7X/	R901210042
H-4WH16Y7X//ZV
