원래 장소: | 독일 |
브랜드 이름: | Rexroth |

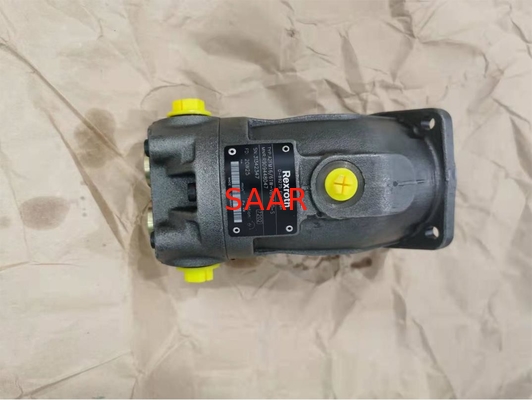

모델 번호: | 렉스로스 R909448047 A2FM16/61W-VBB040-S |
최소 주문 수량: | 1 |
---|---|
가격: | On request |
포장 세부 사항: | 표준 종이상자 |
배달 시간: | 7-10일 |
지불 조건: | T/T, 웨스턴 유니온 |
공급 능력: | 달 당 100PCS |
하이 라이트: | 크기 5 축 피스톤 고정 모터,A2FM16/61W-VBB040-S,50bar 축 피스톤 고정 모터 |
---|
Rexroth A2FM 6X 시리즈 액시얼 피스톤 고정 모터
다목적 고압 모터
크기 5 … 1000
최대 400bar의 공칭 압력
최대 압력 450bar
개방 및 폐쇄 회로
측정항목 버전
특징
사용 가능한 공칭 크기가 매우 다양하여 애플리케이션에 정확하게 조정할 수 있습니다.
높은 전력 밀도
매우 높은 총 효율
높은 시동 효율
작업 포트 SAE 플랜지 또는 스레드
통합 압력 릴리프 밸브 옵션
추가 밸브 장착 시 옵션: 평형 밸브(BVD/BVE), 플러싱 및 부스트 압력 밸브
사축 설계
크기 | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |||
배수량 기하학적, 회전당 |
VNS | cm³ | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |
공칭 압력 | NS놈 | 술집 | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | |
최대 압력 | NS최대 | 술집 | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 | |
최대 속도 | N놈 1) | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000년 | 1600 | 1800년 | |
N최대 2) | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | |||||||
입구 흐름 삼) | n에서놈 | NSV | 리터/분 | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
토크 4) | p에서놈 | 미디엄 | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978년 | 2785 | 3955 | 5570 |
회전 강성 | 씨 | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 | |
회전 그룹의 관성 모멘트 | 제이트와이스 | kg·m² | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 | |
최대 각가속도 | 쀼 | rad/s² | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 | |
케이스 볼륨 | V | 엘 | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 | ||
무게(대략) | 미디엄 | 킬로그램 | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 |
크기 | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |||
배수량 기하학적, 회전당 |
VNS | cm³ | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | |
공칭 압력 | NS놈 | 술집 | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | |
최대 압력 | NS최대 | 술집 | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 | |
최대 속도 | N놈 1) | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000년 | 1600 | 1800년 | |
N최대 2) | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | |||||||
입구 흐름 삼) | n에서놈 | NSV | 리터/분 | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
토크 4) | p에서놈 | 미디엄 | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978년 | 2785 | 3955 | 5570 |
회전 강성 | 씨 | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 | |
회전 그룹의 관성 모멘트 | 제이트와이스 | kg·m² | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 | |
최대 각가속도 | 쀼 | rad/s² | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 | |
케이스 볼륨 | V | 엘 | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 | ||
무게(대략) | 미디엄 | 킬로그램 | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 |
1) | 이 값은 다음에서 유효합니다. - v에서 최적의 점도 범위고르다 = 36 ~ 16mm2/NS - 광유를 기반으로 한 작동유 사용 |
2) | 간헐적 최대 속도: 언로드 및 정밀 검사 프로세스의 과속도, t < 5 s 및 Δp < 150 bar |
삼) | 카운터 밸런스 밸브로 입력 유량 제한 |
4) | 반경 방향 힘이 없는 토크, 반경 방향 힘이 있는 경우 "드라이브 샤프트의 허용 반경 방향 및 축 방향 힘" 표 참조 |
1) | 이 값은 다음에서 유효합니다. - v에서 최적의 점도 범위고르다 = 36 ~ 16mm2/NS - 광유를 기반으로 한 작동유 사용 |
2) | 간헐적 최대 속도: 언로드 및 정밀 검사 프로세스의 과속도, t < 5 s 및 Δp < 150 bar |
삼) | 카운터 밸런스 밸브로 입력 유량 제한 |
4) | 반경 방향 힘이 없는 토크, 반경 방향 힘이 있는 경우 "드라이브 샤프트의 허용 반경 방향 및 축 방향 힘" 표 참조 |
R902257799 | A2FM10/61W-PBB030 |
R909423386 | A2FM10/61W-VAB030 |
R902065787 | A2FM10/61W-VAP030 |
R902261150 | A2FM10/61W-VBB030 |
R902090365 | A2FM10/61W-VBB030-S |
R902018238 | A2FM10/61W-VBB040 |
R902090364 | A2FM10/61W-VBB040-S |
R909437338 | A2FM10/61W-VPB030 |
R909428085 | A2FM10/61W-VPB030-S |
R902202178 | A2FM10/61W-VPB040 |
R909442246 | A2FM10/61W-VPB040-S |
R909611313 | A2FM10/61W-VPBXX0-S |
R909427229 | A2FM10/61W-VPP030 |
R909438866 | A2FM10/61W-VPP040 |
R909442313 | A2FM10/61W-VPP040-S |
R902057190 | A2FM10/61W-VSB030-S |
R909415401 | A2FM10/61W-VZB030 |
R909438481 | A2FM10/61W-VZB030-S |
R909415402 | A2FM10/61W-VZB040 |
R909438902 | A2FM10/61W-VZP030 |
R909446902 | A2FM10/61W-VZP040 |
R987094585 | A2FM12/61W-PAB04 |
R909424240 | A2FM12/61W-VAB030 |
R902197724 | A2FM12/61W-VAB040 |
R909610657 | A2FM12/61W-VBB030 |
R909410860 | A2FM12/61W-VPB040 |
R909429648 | A2FM16/61W-PAB030D |
R909446652 | A2FM16/61W-PAB037 |
R902261244 | A2FM16/61W-PAB040 |
R902030943 | A2FM16/61W-PAB040-S |
R987024454 | A2FM16/61W-PBB030 |
R909448592 | A2FM16/61W-PBB030D |
R902040069 | A2FM16/61W-PBB030-S |
R909411111 | A2FM16/61W-VAB030 |
R909604316 | A2FM16/61W-VAB030D |
R902070881 | A2FM16/61W-VAB030-S |
R902197950 | A2FM16/61W-VAB030-Y |
R909411112 | A2FM16/61W-VAB040 |
R902004327 | A2FM16/61W-VAB040-S |
R987056707 | A2FM16/61W-VAB181 |
R902030803 | A2FM16/61W-VAB530-S |
R909421118 | A2FM16/61W-VABXX0-S |
R902193378 | A2FM16/61W-VBB030 |
R909418878 | A2FM16/61W-VBB030-S |
R902090366 | A2FM16/61W-VBB030-Y |
R902261242 | A2FM16/61W-VBB040 |
R909418875 | A2FM16/61W-VBB040-S |
R902043925 | A2FM16/61W-VBB530-S |
R909610950 | A2FM16/61W-VBBXX0-S |
R909441831 | A2FM16/61W-VBP040 |
R909442249 | A2FM16/61W-VBP040-S |
R909441230 | A2FM16/61W-VZB030-S |
R902073545 | A2FM16/61W-VZB530-S |
