Name: Rexroth 높 응답 방향 벨브는, 운영한 유형 4WRTE32 벨브를 조종합니다
Brand: Saar HK Electronic Limited
SKU: 시가 4WRTE32E1 4WRTE32E600L 4WRTE32Q2 4WRTE32V1 4WRTE32V600 4WRTE32W6 4WRTE32W8 높 응답 방향 벨브
Price: 협상 가능 USD
Availability: InStock

홈 제품 소개 시가 유압 밸브

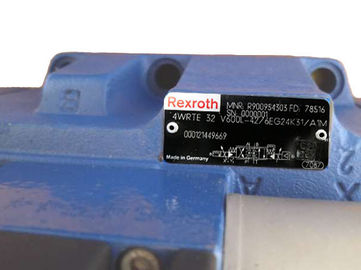

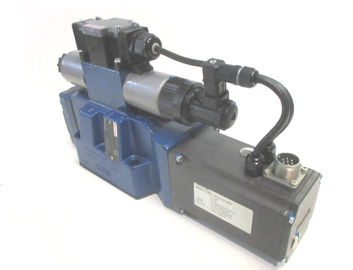

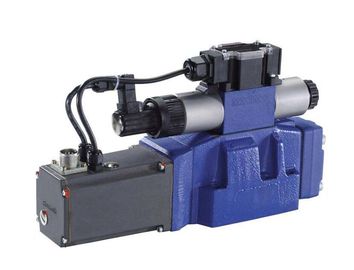

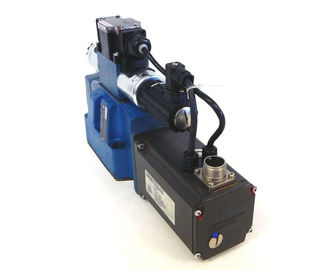

Rexroth 높 응답 방향 벨브는, 운영한 유형 4WRTE32 벨브를 조종합니다

제품 상세 정보:

원래 장소:	독일
브랜드 이름:	Rexroth
모델 번호:	시가 4WRTE32E1 4WRTE32E600L 4WRTE32Q2 4WRTE32V1 4WRTE32V600 4WRTE32W6 4WRTE32W8 높 응답 방향 벨브

결제 및 배송 조건:

최소 주문 수량:	1
가격:	On request
포장 세부 사항:	표준 종이상자
배달 시간:	7~10일
지불 조건:	티 / T는, 웨스턴 유니온
공급 능력:	매월 100pcs

접촉

상세 제품 설명

강조하다:

rexroth 비례적인 벨브

유압 솔레노이드 벨브

Rexroth 높 응답 방향 벨브는, 운영한 유형 4WRTE32 벨브를 조종합니다 0 시가 높 응답 방향 벨브는, 4WRTE 전기 위치 feedbackand에 의하여 통합된 전자공학 (OBE)와 더불어 운영해 조종합니다

크기 10… 35
구성요소 시리즈 4X
최대 운영 압력 350 막대기
최대 교류 3000 l /min
명목상 교류 25… 1000 l /min

특징
믿을 수 있는 - 증명한, 튼튼한 디자인
안전한
- 메인 스테이지 bythe 조종사 controlvalve의 통제 약실에 있는 자동적인 압력 보상
- springcentered centralposition에 있는 그리고/또는 분파 위치에서 메인 스테이지의 스풀을 통제하십시오
- 마음대로 스풀 위치 감시에
가동 가능한 - 위치, 각측정속도 및 압력 통제를 위해 적당한
- 높은 응답 감도 및 조금 히스테리시스를 딱 들어맞으십시오

기술적인 자료

이 모수 이상으로 신청을 위해, 저희를 상담하십시오!

일반

유형		4WRTE
크기		10	16	25	27	32	35
구성요소 시리즈		4X
임명 위치		무엇이든, 가급적이면 수평한
지구	kg	8.7	11.2	16.8	17	31.5	34
주위 온도 범위	°C	-20… +50
DIN EN 60068-2-6에 따라 정현 시험		10의… 2000 Hz/최대 10 g/10 주기/3개의 도끼
DIN EN 60068-2-64에 따라 소음 시험		20의… 2000 Hz/10 g_RMS/30 g 첨단/30 분/3개의 도끼
DIN EN 60068-2-27에 따라 수송 충격		15명의 g/11 Ms/3개의 충격/3개의 도끼
EN ISO 13849 ¹⁾에 따라 MTTF_D 가치	년	150
DIN EN 60068-2-30에 따라 습기찬 열		이체 2: +25 °C… +55 °C, 90%… 97% 상대 습도, 2개 주기 á 24 시간

¹⁾	상징 E, E1, W6 및 W8로; 경도 통제 스풀 방향에서는, 충격/진동 짐 없이 충분한 긍정적인 오버랩이 있습니다; 가속도의 주요 방향에 관하여 임명 오리엔테이션을 관찰하십시오.

유압

유형				4WRTE
크기				10	16	25	27	32	35
최대 운영 압력			막대기	350			270	350
최대 운영 압력	항구 P		막대기	350			270	350
	A를 향하십시오		막대기	350			270	350
	항구 B		막대기	350			270	350
최대 운영 압력	안내하는 통제 벨브	안내하는 ^1)를 석유 공급	막대기	25… 315
최대 반환 교류 압력	항구 T	내부 안내하는 석유 공급		정체되는 < 10="" bar="">
	항구 T	외부 안내하는 석유 공급	막대기	315	250		210	250
	항구 Y			정체되는 < 10="" bar="">
명목상 교류 ²⁾			l /min	25 50 100	125 150 200 220	220 350	500	400 600	1000년
최대 교류			l /min	170	460	870	1000년	1600년	3000
안내하는 교류 ³⁾			l /min	7	14	20		27	29
안내하는 양 0… 100%년			cm ³	1.1	2.9	6.8		17.7	33.9
유압 오일 온도 편차			°C	-20… +80
유압 오일 온도 편차	선호하여		°C	+40… +80
점성 범위			² mm /s	20… 380
점성 범위	선호하여		² mm /s	30… 45
유압 오일의 오염정도, ISO 4406 (c) ⁴⁾에 따라 청정도 등급 최대 허용 가능한				ISO 4406 (c)에 따라 종류 18/16/13
히스테리시스			%	≤ 0.1
응답 감도			%	≤ 0.05
온도 편류			%/10° C	< 0="">

¹⁾	완벽한 시스템 동작을 위해, 우리는 210 막대기의 위 압력을 위한 외부 안내하는 석유 공급을 추천합니다.
²⁾	Δp를 가진 qV nom ±10%는 = 5/통제 가장자리 방해합니다; 일탈 Δp를 위한 교류는 공식을 봅니다.
³⁾	0에서 100%년까지 단계 입력 신호를 가진 항구 x 또는 Y에 (315 막대기)
⁴⁾	성분을 위해 지정된 청정도 등급은 유압 장치에서에 고착되어야 합니다. 효과적인 여과는 결함을 방지하고 동시에 성분의 수명주기를 증가시킵니다. 여과기의 선택을 위해, www.bosch시가.com/filter를 보십시오.

유압 오일		분류	적당한 바다표범 어업 물자	기준	자료표
광유		헥토리터, HLP, HLPD, HVLP, HVLPD	NBR, FKM	DIN 51524	90220
생물 분해성	물에서 불용해성	HETG	NBR, FKM	ISO 15380	90221
	물에서 불용해성	HEES	FKM	ISO 15380
	물에 있는 가용	HEPG	FKM	ISO 15380
화염 저항하는	물 자유로운	HFDU, HFDR	FKM	ISO 12922	90222
화염 저항하는	물 포함	HFC (Fuchs Hydrotherm 46M, Petrofer 매우 안전한 620)	NBR	ISO 12922	90223
유압 오일에 중요한 정보: 다른 유압 오일의 사용에 자세한 내용은 그리고 자료, 위에 자료표를 참고하거나 저희에게 연락하십시오. ▪ 기술적인 벨브 자료 (온도, 압력 범위, 수명주기, 정비 간격, 등)에 대하여 제한이 있을지도 모릅니다. ▪ 이용된 유압 오일의 점화 온도는 높이 40 K 최대 솔레노이드 표면 온도 보다는이어야 합니다. ▪ 화염 저항하는 – 물 포함: ▪ 최대 운영 압력 210 막대기 ‐ 통제 가장자리 175 막대기 당 최대 압력 미분 ‐ 압력 미분, 그렇지 않으면 증가된 공동현상 부식의 탱크 항구 >20%에 사전 로드하는 압력 ‐ 광유 헥토리터, HLP 50… 100%년을 가진 가동에 비교하여 수명주기 ‐ 최대 유압 오일 온도 50 °C ‐

전기

유형			4WRTE
전압 유형			직접적인 전압
전력 공급	명목상 전압	VDC	24
	저 한계 가치	VDC	18
	상한계 가치	VDC	35
최대 허용 가능한 잔여 잔물결 ¹⁾		Vpp	2.5
최대 현재 소비	증폭기의	A	1.6
최대 현재 소비	의 증폭기 (전류 현재)	A	2.7
최대 코일 온도 ²⁾		°C	150
의무 주기		%	100
최대 전력 소비			72 VA (평균 = 24 VA)
필수 신관 보호		_T	4 (시간의 지체)
DIN EN 60529에 따라 보호 종류			IP65 (거치되고 잠긴 상태에서 짝지어주는 연결관이)
영 점 구경측정 ³⁾		%	≤ 1
전압에 의하여 입력되는 “A1” (차별 입력)	측정 범위	VDC	-10… +10
전압에 의하여 입력되는 “A1” (차별 입력)	입력 저항	Ω	100
현재 입력 “F1”	입력 현재	mA	4… 20
현재 입력 “F1”	입력 저항	Ω	100
“A5”를 입력하는 것을 가능하게 하십시오	저수준	VDC	0… 2
“A5”를 입력하는 것을 가능하게 하십시오	고도	VDC	> 11

¹⁾	공급 전압의 절대적인 한계 가치를 관찰하십시오.
²⁾	솔레노이드 코일, 기준 ISO 13732-1 및 ISO 4413 (접촉 보호)의 표면 온도 때문에 관찰되어야 합니다.
³⁾	압력 신호 특성 곡선 (V) 상징과 관련되는, 공장도의

유도적인 위치 스위치: 전기 연결

연결 실 M12x 1.도의 전기 연결은 (분리되는 순서는, “부속품”를 봅니다) 4 극 짝지어주는 연결관을 통해 깨닫습니다.

유도적인 위치 스위치: 엇바꾸기 logics

측 A의 감시된 스풀 위치 “0"에 위치 스위치

➀	중심 위치 (기계적인 통제 스풀 오버랩)
➁	P→B를 여는 벨브
➂	P→A를 여는 벨브

자아르는 펌프, 모터, 벨브, 방위, 연결, 변속기, 엔진 예비 품목, 필터 원자, 이음쇠, 연결관, 전자 부품 및 부속품, 이동할 수 있는 equiupment 예비 품목을 전문화했습니다.

판매, 짧은 리드타임, 제일 가격에 시가 4WRTE32E1 4WRTE32E600L 4WRTE32Q2 4WRTE32V1 4WRTE32V600 4WRTE32W6 4WRTE32W8 높 응답 방향 벨브!!!

R900781259	4 WRTE 32 E 1개 - 400 L - 4개의 X/6 예를들면. 24EK31/A1M
R900244404	4 WRTE 32 E 1개 - 400 L - 4개의 X/6 예를들면. 24K31/A1M
R901180765	4 WRTE 32 E 1개 - 400 L - 4개의 X/6 예를들면. 24K31/A1WB15M
R900954300	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24EK31/A1M
R900776143	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24EK31/A5M
R900733933	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24EK31/A5M-280
R900719150	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24EK31/F1M
R901253094	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24EK31/F1V
R901225556	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24ETK31/A1M
R901145118	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24ETK31/A5WB15M
R901307562	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24ETK31/F1M
R900739977	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A1M
R901190181	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A1V
R901160745	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A1WB15M
R901262579	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A5M
R900743111	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A5WB15M
R901349447	4 WRTE 32 E 1개 - 600 L - 4개의 X/6 예를들면. 24K31/F1M
R900775143	4 WRTE 32 E 3개 - 600 L - 4개의 X/6 예를들면. 24EK31/A5M
R900245788	4 WRTE 32 E 3개 - 600 L - 4개의 X/6 예를들면. 24K31/A1M
R900733592	4 WRTE 32 E 3개 - 600 L - 4개의 X/6 예를들면. 24K31/A5M
R901033399	4 WRTE 32 E 400 L - 4개의 X/6 예를들면. 24ETK31/A1M
R900249499	4 WRTE 32 E 400 L - 4개의 X/6 예를들면. 24K31/A1M
R901131400	4 WRTE 32 E 400 L - 4개의 X/6 예를들면. 24K31/A1V
R901238652	4 WRTE 32 E 400 L - 4개의 X/6 예를들면. 24K31/F1M
R900775781	4 WRTE 32 E 400 P - 4개의 X/6 예를들면. 24K31/A1M
R900973643	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24EK31/A1M
R900783517	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24EK31/A5M
R900954301	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24ETK31/A1M
R901066924	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24ETK31/A5M
R900954302	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24K31/A1M
R901131398	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24K31/A1V
R901307116	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24K31/A1WB15M
R900728097	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24K31/A5M
R901349451	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24K31/F1M
R900747078	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24TK31/A1M
R900748596	4 WRTE 32 E 600 L - 4개의 X/6 예를들면. 24TK31/A5M
R901435696	4 WRTE 32 E 600 L - 4 X = 6 예를들면. 24K31/F1M
R901374965	4 WRTE 32 E 600 P - 4개의 X/6 예를들면. 24ETK31/A1V
R901445270	4 WRTE 32 E 600 P - 4개의 X/6 예를들면. 24ETK31/F1M
R901412101	4 WRTE 32 E 600 P - 4개의 X/6 예를들면. 24ETK31/F1V
R900775780	4 WRTE 32 E 600 P - 4개의 X/6 예를들면. 24K31/A1M
R901235556	4 WRTE 32 E 600 P - 4개의 X/6 예를들면. 24K31/A5M
R900765011	4 WRTE 32 Q 2개 - 400 L - 4개의 X/6 예를들면. 24EK31/A1M
R900785810	4 WRTE 32 Q 2 - 600 P - 4개의 X/6 예를들면. 24ETK31/A1M
R901174373	4 WRTE 32 Q 2 - 600 P - 4개의 X/6 예를들면. 24ETK31/A5M
R900979979	4 WRTE 32 Q 2 - 600 P - 4개의 X/6 예를들면. 24K31/A1M
R901009292	4 WRTE 32 Q 2 - 600 P - 4개의 X/6 예를들면. 24K31/A5M
R901031298	4 WRTE 32 Q 2 - 600 P - 4개의 X/6 예를들면. 24K31/A5WB15M
R901074170	4 WRTE 32 Q 2 - 600 P - 4개의 X/6 예를들면. 24K31/A5WB16M
R900769955	4 WRTE 32 Q 2 - 600 P - 4개의 X/6 예를들면. 24TK31/A5M
R900972707	4 WRTE 32 R 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A1M
R901164449	4 WRTE 32 R 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A1WB15M
R900728547	4 WRTE 32 R 5개 - 600 L - 4개의 X/6 예를들면. 24K31/A1M
R900974079	4 WRTE 32 R 600 L - 4개의 X/6 예를들면. 24K31/A1M
R900758706	4 WRTE 32 R 600 L - 4개의 X/6 예를들면. 24K31/A5M
R900777117	4 WRTE 32 V 1개 - 400 L - 4개의 X/6 예를들면. 24K31/A1M
R901323939	4 WRTE 32 V 1개 - 600 L - 4개의 X/6 예를들면. 24EK31/A1M
R901022150	4 WRTE 32 V 1개 - 600 L - 4개의 X/6 예를들면. 24ETK31/A1M
R900618418	4 WRTE 32 V 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A1M
R901362850	4 WRTE 32 V 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A1V
R900731825	4 WRTE 32 V 1개 - 600 L - 4개의 X/6 예를들면. 24K31/A5M-280
R900730927	4 WRTE 32 V 1개 - 600 L - 4개의 X/6 예를들면. 24K31/F1M
R901446711	4 WRTE 32 V 1 - 600 P - 4개의 X/6 예를들면. 24K31/A1M
R901000717	4 WRTE 32 V 400 L - 4개의 X/6 예를들면. 24EK31/A1M
R900759183	4 WRTE 32 V 400 L - 4개의 X/6 예를들면. 24K31/A1M
R901190180	4 WRTE 32 V 400 L - 4개의 X/6 예를들면. 24K31/A1V
R901094076	4 WRTE 32 V 400 L - 4개의 X/6 예를들면. 24K31/A1WB15M
R900713841	4 WRTE 32 V 400 L - 4개의 X/6 예를들면. 24K31/A5M
R901042815	4 WRTE 32 V 400 L - 4개의 X/6 예를들면. 24K31/F1M
R901170733	4 WRTE 32 V 400 P - 4개의 X/6 예를들면. 24ETK31/A1V
R901126386	4 WRTE 32 V 400 P - 4개의 X/6 예를들면. 24ETK31/A1V-280
R901407812	4 WRTE 32 V 400 P - 4개의 X/6 예를들면. 24ETK31/F1M
R901352981	4 WRTE 32 V 400 P - 4개의 X/6 예를들면. 24K31/A1M
R901136768	4 WRTE 32 V 5 - 600 P - 4개의 X/6 예를들면. 24TK31/A1M
R901008507	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24EK31/A1M
R900701430	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24EK31/F1M
R901164193	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24ETK31/A1M
R900954303	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24K31/A1M
R901190179	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24K31/A1V
R901051101	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24K31/A1WB15M
R900975548	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24K31/A5M
R901060309	4 WRTE 32 V 600 L - 4개의 X/6 예를들면. 24K31/F1M
R901307348	4 WRTE 32 V 600 P - 4개의 X/6 예를들면. 24EK31/A1M-280
R901116727	4 WRTE 32 V 600 P - 4개의 X/6 예를들면. 24ETK31/A1V-280
R901412107	4 WRTE 32 V 600 P - 4개의 X/6 예를들면. 24ETK31/F1V
R901227848	4 WRTE 32 V 600 P - 4개의 X/6 예를들면. 24K31/A1M
R901257493	4 WRTE 32 V 600 P - 4개의 X/6 예를들면. 24K31/F1M
R901160781	4 WRTE 32 V 600 P - 4개의 X/6 예를들면. 24TK31/A1V-280
R901384897	4 WRTE 32 V 600 P - 4개의 X/6 예를들면. 24TK31/A5M
R901392815	4 WRTE 32 W 6개 - 400 L - 4개의 X/6 예를들면. 24EK31/F1M
R901216121	4 WRTE 32 W 6 - 400 P - 4개의 X/6 예를들면. 24ETK31/F1V
R901269495	4 WRTE 32 W 6 - 400 P - 4개의 X/6 예를들면. 24K31/F1M
R901089845	4 WRTE 32 W 6개 - 600 L - 4개의 X/6 예를들면. 24EK31/A1M
R978917948	4 WRTE 32 W 6개 - 600 L - 4개의 X/6 예를들면. 24ETK31/A1M
R900954304	4 WRTE 32 W 6개 - 600 L - 4개의 X/6 예를들면. 24K31/A1M
R901102528	4 WRTE 32 W 6개 - 600 L - 4개의 X/6 예를들면. 24K31/A5M
R901216920	4 WRTE 32 W 6개 - 600 L - 4개의 X/6 예를들면. 24K31/F1M
R900248533	4 WRTE 32 W 6개 - 600 L - 4개의 X/6 예를들면. 24TK31/A1M
R987171978	4 WRTE 32 W 6 - 600 P - 4개의 X/6 예를들면. 24K31/A1M
R901002154	4 WRTE 32 W 6 - 600 P - 4개의 X/6 예를들면. 24K31/A5M
R901019215	4 WRTE 32 W 6 - 600 P - 4개의 X/6 예를들면. 24K31/F1M
R901295949	4 WRTE 32 W 8개 - 400 L - 4개의 X/6 예를들면. 24EK31/A1M
R901287893	4 WRTE 32 W 8개 - 400 L - 4개의 X/6 예를들면. 24ETK31/F1M
R900979382	4 WRTE 32 W 8개 - 400 L - 4개의 X/6 예를들면. 24K31/A1M
R900974930	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24EK31/A1M-280
R901105809	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24EK31/A5M
R901111511	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24ETK31/F1M
R900737350	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24K31/A1M
R900747190	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24K31/A5M
R900730752	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24K31/A5V
R901178229	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24K31/F1M
R900736833	4 WRTE 32 W 8개 - 600 L - 4개의 X/6 예를들면. 24TK31/A1M
R901039598	4 WRTE 32 W 8 - 600 P - 4개의 X/6 예를들면. 24EK31/A1M
R901038788	4 WRTE 32 W 8 - 600 P - 4개의 X/6 예를들면. 24K31/F1M
R901374555	4 WRTE 32 - E 600 P - 4개의 X/6 예를들면. 24K31/A1V
